   上一课，我们认识了常闭型分步直动式电磁阀，这一课我们来认识下常开型的结构型式与工作原理。

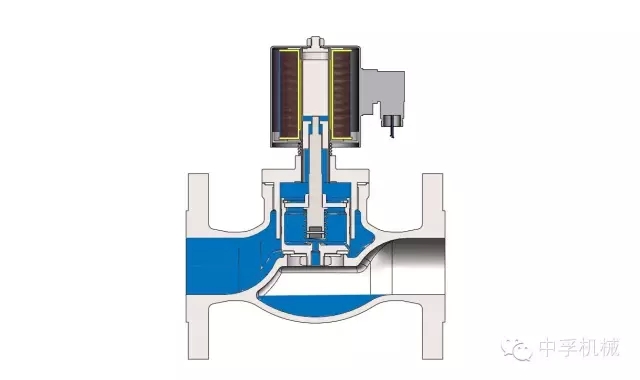

同样，常开型主要由阀体、阀芯、阀盖、电磁头组成，主要不同的是动铁芯所处的位置：

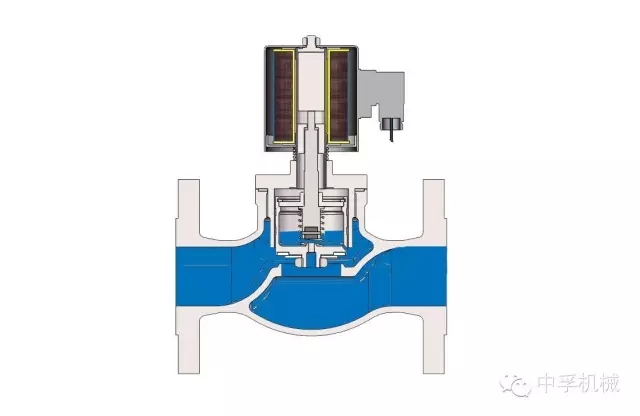

在未接通电信号时，电磁阀呈开启状态：

当电磁头（电磁线圈）接通电信号后，它会产生相应磁场，在电磁力作用下，动铁芯与静铁芯吸合，动铁芯向下移动，带动阀杆克服弹簧力向下移动，使阀杆密封面紧压在副阀座上达到密封，副阀关闭：

介质通过阀杯阻尼孔流向阀杯上腔，经一定时间后，阀杯上腔介质压力上升到一定值，推动阀杯下移，主阀关闭，阀门关闭：

当电磁线圈切断电信号后，它应通电产生的磁场消失，电磁力消失，在弹簧力作用下，动铁芯向上移动，带动阀杆向上移动，使阀杆密封面与副阀座脱离，副阀开启：

阀杯上腔高压介质通过副阀流向阀门出口，由于阀杯上腔介质进口通道（阀杯阻尼孔）直径比副阀通道直径小，介质进来流量比流向出口流量少，经一定时间后，阀杯上腔的介质压力会不断下降，当阀杯上腔介质压力和下腔介质压力之差达到一定的值时，通过压力差把阀杯向上拉起，阀门主阀打开，阀门开启：

        相较于先导式电磁阀，本类型电磁阀最大特点是在零压差情况下，可实现正常启闭；而其分步直动的特点，相比于直动式，电磁驱动力较小，从而比较经济，因此，分步直动式电磁阀应用相当广泛。
